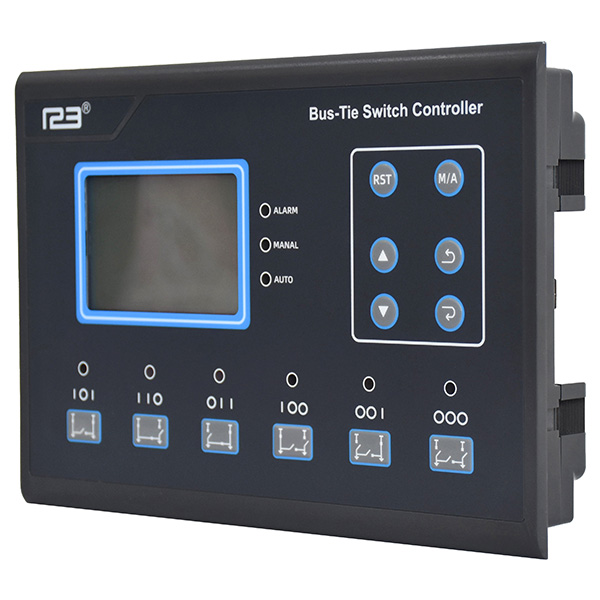

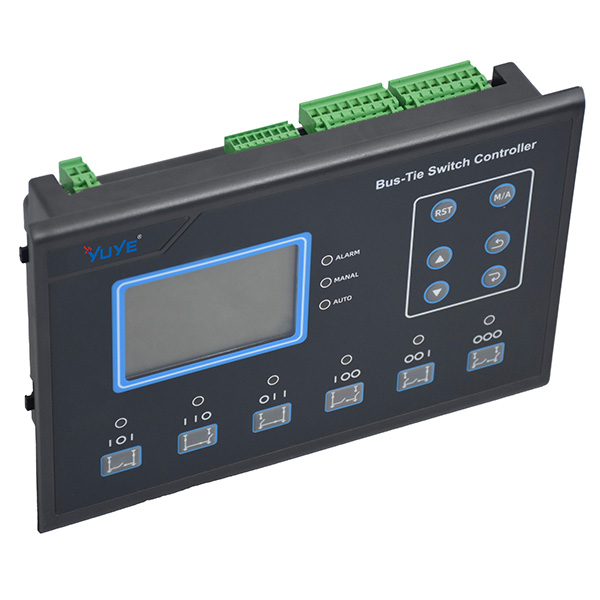

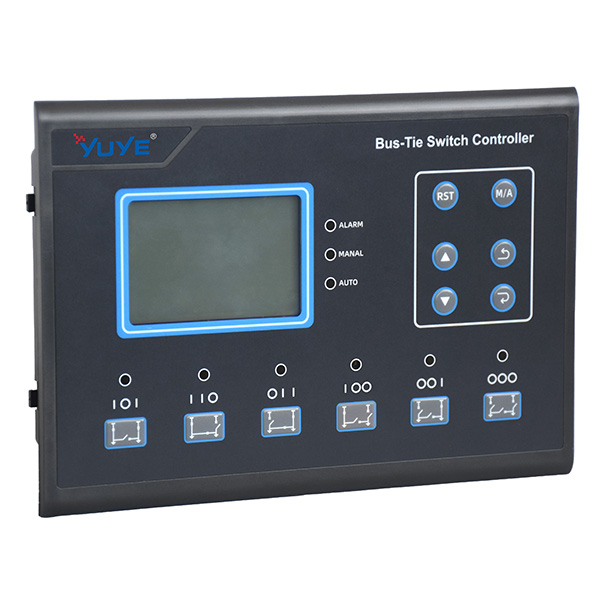

Y-800母聯控制器用于控制三臺框架斷路器，實現兩路電源轉換和負載側的母線連接。
它以微處理器為核心，可精確地檢測兩路三相進線電壓，對出現的電壓異常（過壓、欠壓、過頻、欠
頻、缺相、逆相序）做出準確的判斷，根據既定的邏輯完成電源轉換和負載側母線的接通與斷開，并
輸出無源控制開關量用以完成控制負荷、顯示系統狀態等功能。
控制器配置了電氣聯鎖附件，與機械聯鎖配合實現冗余聯鎖系統，提高運行可靠性。
產品結構緊湊、接線簡單、可靠性高，可廣泛應用于電力、電信、石化、礦山、軌道交通、市政
、數據中心、智能大廈等行業的電氣自動控制系統。
—系統類型可設置為市電-市電、市電-發電、發電-市電；

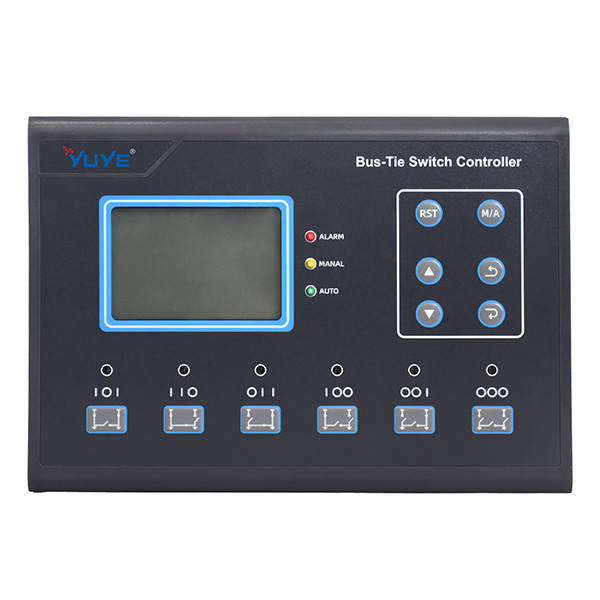

—單色4.3寸大屏LCD液晶顯示，240x160像素，白色背光，多種語言（簡體中文、英文）顯示，輕觸按
鈕操作；
—采集并顯示兩路三相電壓、電流、相序、頻率、電壓不平衡度；
—可顯示兩路有功功率、無功功率、視在功率、功率因數；
—S1/S2累計供電時間顯示，負載1和負載2當前持續受電時間及累計受電時間顯示；
—QS1、QS2、QTIE累計合閘次數顯示；
—具有過壓、欠壓、缺相、逆相序、過頻、欠頻檢測功能；
—S1/S2過流警告獨立報警；
—具有手動試機功能，可進行發電機組的開停機操作；
—具有對發電機組的定時巡檢開機，可設定單每月、每周或每天運行，且均可設定是否帶載運行；
—實時時鐘顯示；
—具有歷史記錄功能，可循環記錄100條數據；
—適合多種交流系統類型（三相四線、三相三線、單相兩線、兩相三線方式）；
—可同時控制兩路框架斷路器和母聯框架斷路器的合分閘，簡化控制系統;
—設有自動/手動狀態切換，在手動方式下，可人工控制開關合分閘；
—具有電氣聯鎖解除功能，用于在開關并聯切換時，解除電氣互鎖；
—面板具有6種開關轉換按鍵，方便手動操作開關；
—具有開關重合閘功能；
—合閘輸出可設為脈沖或持續輸出，可適用于斷路器或接觸器；
—所有參數現場可編程，采用密碼驗證，防止非專業人員誤操作；
—兩路N線分離設計；
—直流供電電源范圍極寬，可瞬間承受最高60V直流輸入；
—交流輸入接線端子間距大，最高可承受625V交流電壓輸入；
——設有單路RS485隔離型通訊接口，應用Modbus-RTU通訊規約，具有遙控、遙信、遙測、遙調功能，
可遙控發電機組開機、停機、ATS合分閘；
——USB接口方便現場調試參數及程序升級。
