萬能式斷路器（以下簡稱斷路器）適用于交流50Hz/60Hz，額定工作電壓400V、690V及以下，額定電流至6300A及以下的配電網絡
中，主要用作配電、饋電和發電保護，使線路及電源設備免受過載、欠電壓、過電壓、電流電壓不平衡、短路和接地/漏電等故障的危害。
通過負載監控，區域聯鎖等功能實現電網的合理運行。同時也可用作電網節點的電流、電壓、功率、頻率、電能、需量、諧波等電網參數的
測量。斷路器亦可直接作為電動機、發電機的過載、欠電壓和短路保護之用。斷路器核心部件采用智能控制器，具有精確的選擇性保護，可
避免不必要的停電，提高供電可靠性、連續性和安全性。同時帶有開放式通訊接口，可實現四遙功能，以滿足控制中心和自動化系統的要
求。
▲該斷路器具有隔離功能。
▲斷路器符合GB/T 14048.2《低壓開關設備和控制設備第2部分：斷路器》標準；
▲斷路器符合IEC 60947-2《低壓開關設備和控制設備第2部分：斷路器》標準。
□ 周?chē)h(huán)境溫度-5℃~+40℃；且其24小時的平均值不超過+35℃。環境溫度大于+40℃需降容，也可適用于-40℃~+70℃（需定制且僅
適用于L、M型控制器 ）

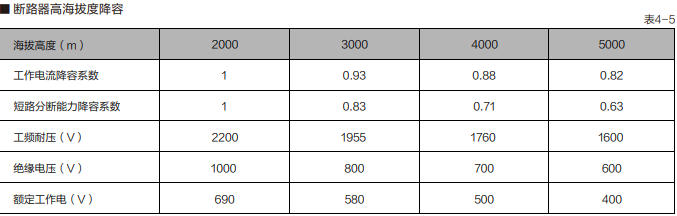

□ 安裝地點海拔不超過2000m；超過2000m以上斷路器需降容使用，詳見本說明中的高海拔降容；
□ 大氣條件，相對溫度在周?chē)諝鉁囟葹?40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度不超
過90%，同時該月的平均最低溫度為+25℃，因溫度變化發生在產品表面上的凝露情況必須采取措施。超過規定用戶應與本公司協商；
□ 使用類別：B類；
□ 污染等級：3級；
□ 防護等級：IP30；
□ 斷路器的過電壓類別(安裝類別)：
當電網的額定工作電壓不大于277/480Vac時，斷路器主回路的過電壓類別Ⅳ，其它回路的過電壓類別為Ⅲ。當電網的額定電壓不大于
480/830Vac時，斷路器主回路過電壓類別為Ⅲ，其余回路需要用變壓器與主電路隔離，并使其電壓不超過240/415Vac，確保其過電
壓類別為Ⅲ；
□ 斷路器適用于電磁環境A；
□ 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
□ 斷路器安裝在柜體小室內，且加裝門框，防護等級達IP40；
□ 斷路器安裝的垂直傾斜度不超過5°；

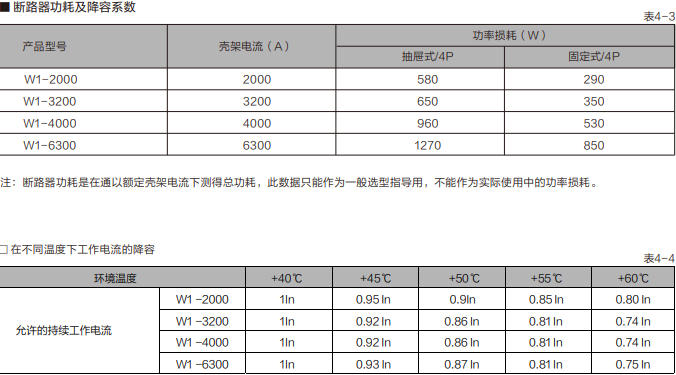

□ 可運行條件：斷路器安裝使用的周?chē)諝鉁囟瓤傻椭?25℃、高至+70℃（超過+40℃降容使用，詳見本說明中的斷路器功耗及降容系數）；
□ 儲存條件：周?chē)諝鉁囟葹?25℃～+70℃。
